Hallo zusammen,

bei Umbau der Gabel ist mir aufgefallen dass ein Plastikteil oben am Kühler lose ist. Möglich dass ich das unbeabsichtigt irgendwo aus der Befestigung gezogen habe.
Leider weiß ich nicht wo das "eingeklipst" wird, sieht man auch nichts weil man da kaum hingucken kann.

Das Teil sitzt von vorne gesehen oben und hinter dem Wasserkühler, nach vorne seitlich nur ein kurzes Stück. Das wird Teil der Luftdüse für den Lüfter sein.
Ich finde hierfür leider keine Explosionszeichnung wo das Teil befestigt wird.
Kann mir da jemand einen Tipp geben?

Racing snail

Racing snail

Megagixxer
Dabei seit
18.09.2021
Beiträge
3.201
Mach doch mal ein Bild davon

Uli K7

Uli K7

Kleingixxer
Themenstarter
Dabei seit
21.05.2010
Beiträge
52
Ort
LDK
Motorrad
GSXR 1000 K7
Das Teil sieht man nicht, kann es nur ertasten weil oben hinter dem Kühler. Die Gabelholme sind jetzt auch wieder drin, nur das Rad und Kotflügel ist noch ab.
Scheint über die gesamte Breite des Kühlers zu gehen. Wird wohl das Oberteil der Luftführung nach hinten sein.
Bekomme ich zerstörungsfrei auch nicht raus ohne das halbe Moped zu zerlegen.

Hat vielleicht jemand ein Bild ohne Verkleidung?

Uli K7

Uli K7

Kleingixxer
Themenstarter
Dabei seit
21.05.2010
Beiträge
52
Ort
LDK
Motorrad
GSXR 1000 K7

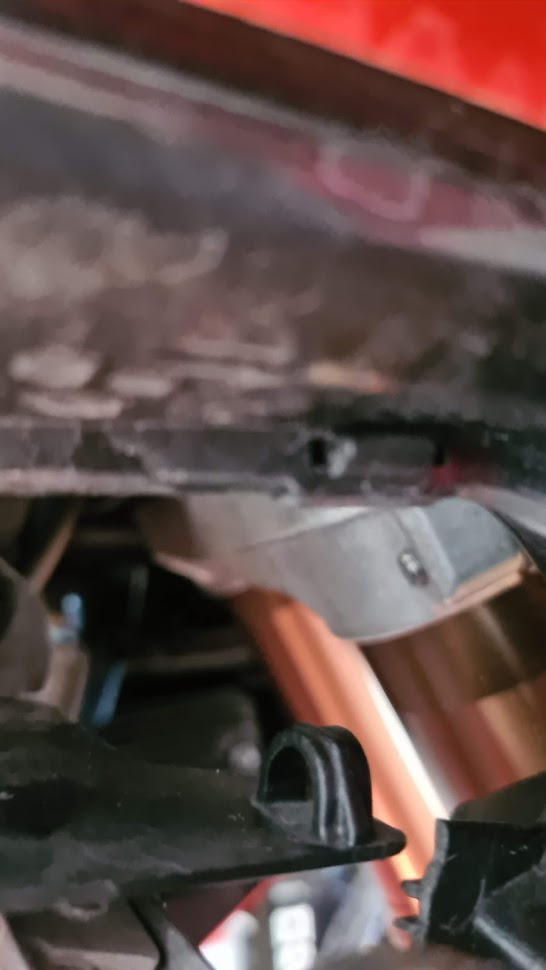

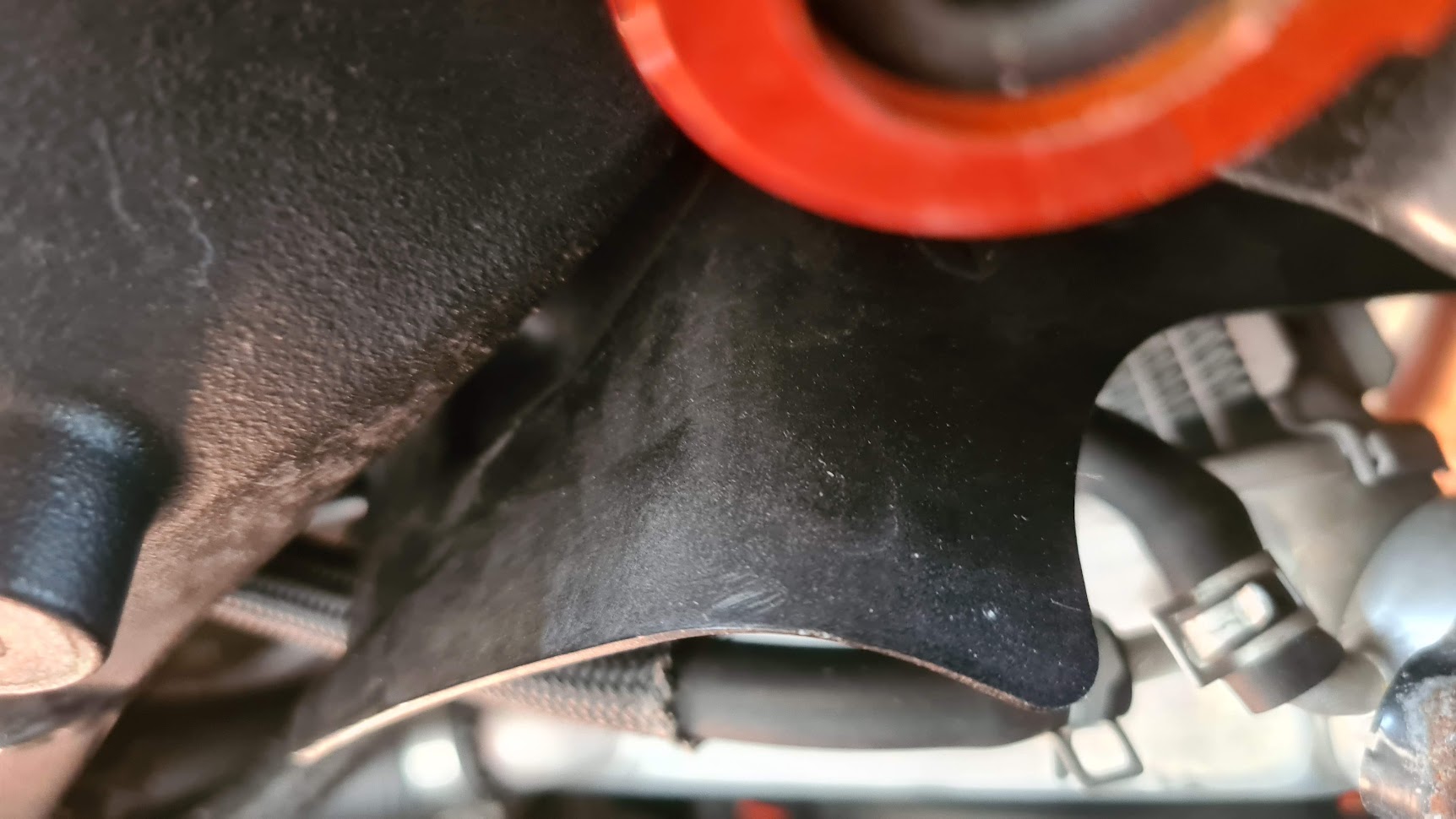

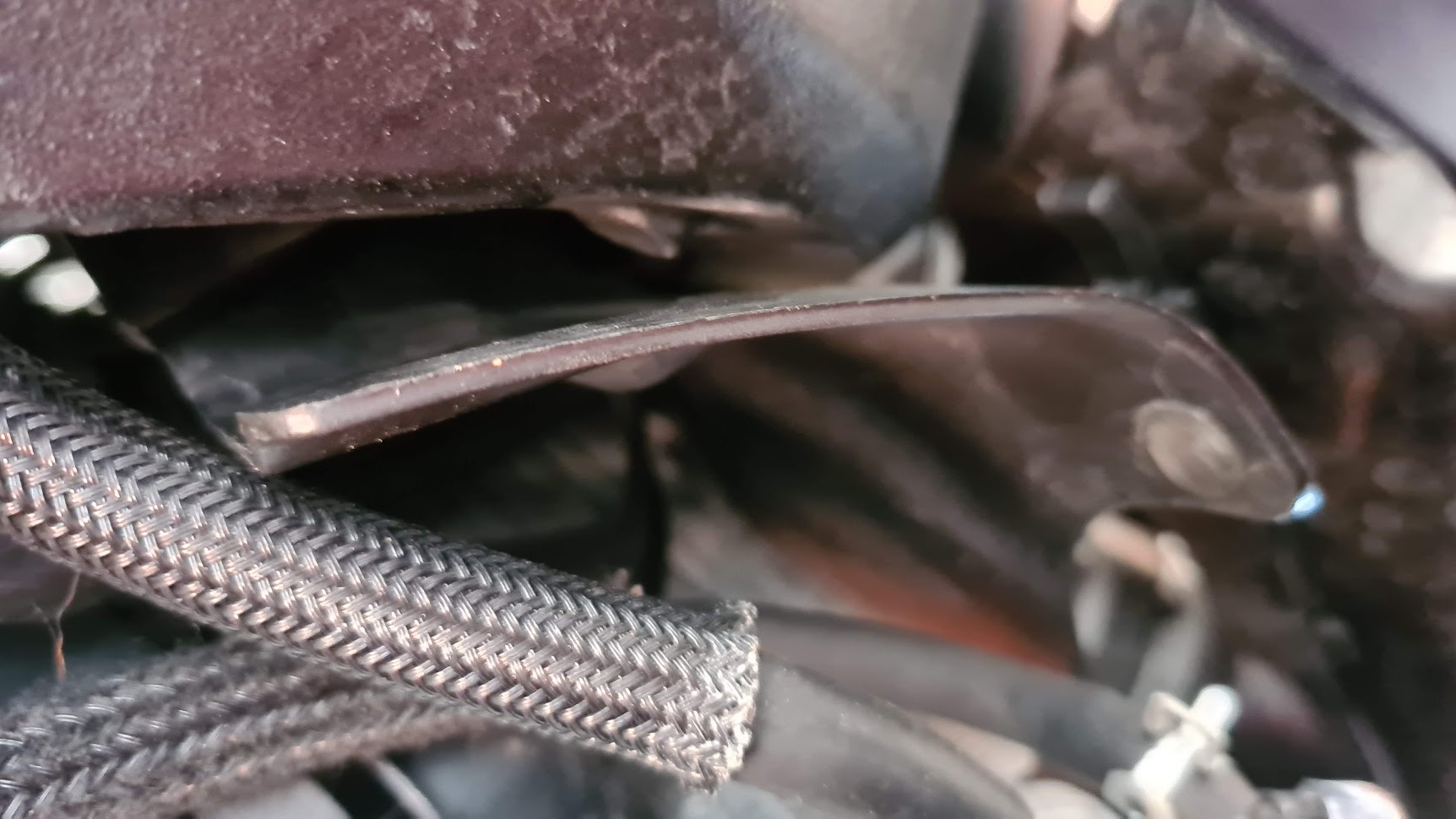

Seitlich sieht man das Teil wenn ich die Verkleidung etwas löse. Blickrichtung seitlich von rechts oberhalb vom Kühlerverschluss.

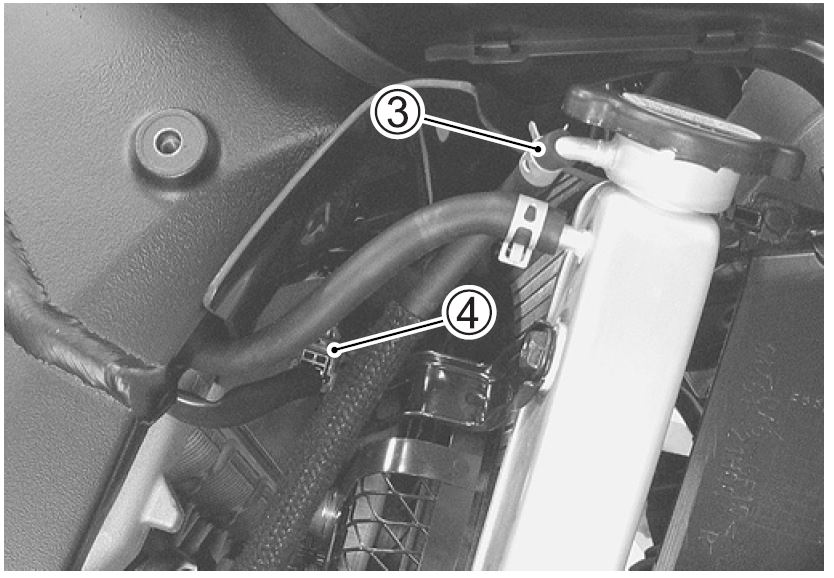

Das ist das Teil bei dem auf der Zeichnung der Kreis mit der 3 platziert ist.
Ich finde aber nichts wo das Teil befestigt ist.


Anhänge

Zuletzt bearbeitet:
Maggus01

Maggus01

Racegixxer
Dabei seit
26.07.2011
Beiträge
2.195
Ort
Wetzlar
Motorrad
GSX-R 750
wenns wie bei der 750er is, dann wird es mit 2 Nasen nur in zwei Löcher einsteckt auf der Motorenseite. Oben am Kühler müssten dann 2 (1xre und 1x li) so Art Klipse sein wo die Innenverkleidung der Seitenteile reingeklipst werden.

Uli K7

Uli K7

Kleingixxer
Themenstarter
Dabei seit
21.05.2010
Beiträge
52
Ort
LDK
Motorrad
GSXR 1000 K7
Danke, das ist schon mal ein Anhaltspunkt.
