Kabelbaum strippen GSX R 750 K8 Was kann weg ???

[Stefan_189]

Hy Freaks,
am Wochende hab ich angefangen an meiner 750 K8 den vorderen Kabelbaum zu strippen. Da war es noch recht einfach. Lampe, Blinker.... alles was man auf der Renne nicht braucht raus.
Ich will demnachst ein Racing Heck Rahmen verbauen und so wenig Kabel wie möglich rumhängen haben.

Jetzt die Frage am Heck, was ist was ? und was kann weg ?

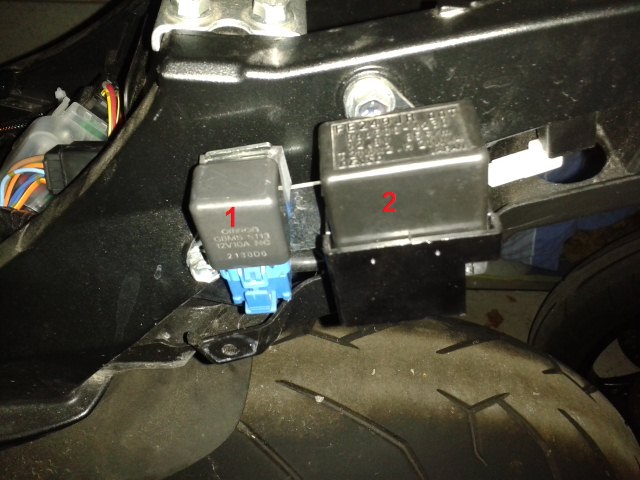

1 ??? Das Relai hatte ich schon abgesteckt und sie springt normal an. Kann das raus ? für was ist das ???
2 ??? Wenn ich das absteck springt sie nicht mehr an. Also Bleibt

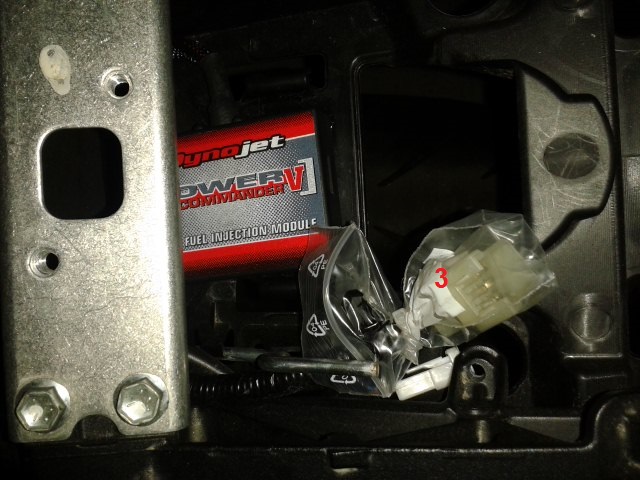

3 kann weg Heckleuchte.
4 ???
5 ???
6 ???
7 ???
8 ???
9 ???
10 ???

Bei dem Rest brauche ich eure Hilfe.



[jan86]

2: Blinkrelais (Blinkgeber)

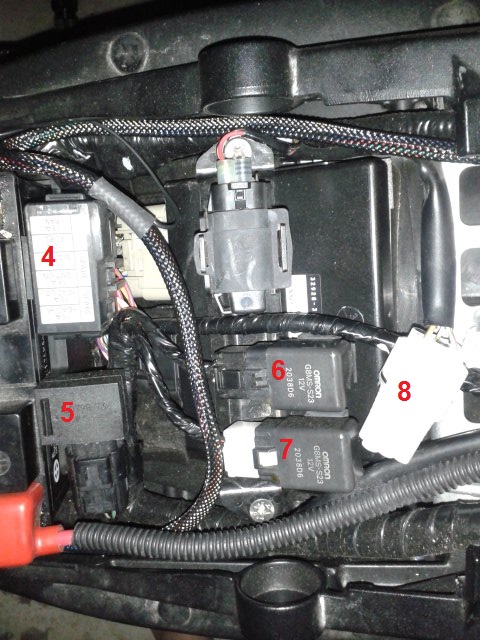

4: Sicherungskasten
8: Diagnosestecker



[Stefan_189]

1 ??? Das Relai hatte ich schon abgesteckt und sie springt normal an. Kann das raus ? für was ist das ???
2 Blinkerrelai ( muss bleiben )
3 Heckleuchte (kann weg )
4 Sicherungskasten ( muss bleiben )
5 ???
6 ???
7 ???
8 Diagnosestecker
9 ???
10 ???

wer weiß noch was ?

warum springt Sie nicht mehr an wenn das Blinkerrelai weg ist ?



[jan86]

1 Blinker/Seitenständer Relais
2 Scheinwerferrelais
3 Heckleuchte
4 Sicherungskasten
5 AP-Sensor (Air-Pressure, also Luftdrucksensor wohl für Benzin/Luftgemisch)

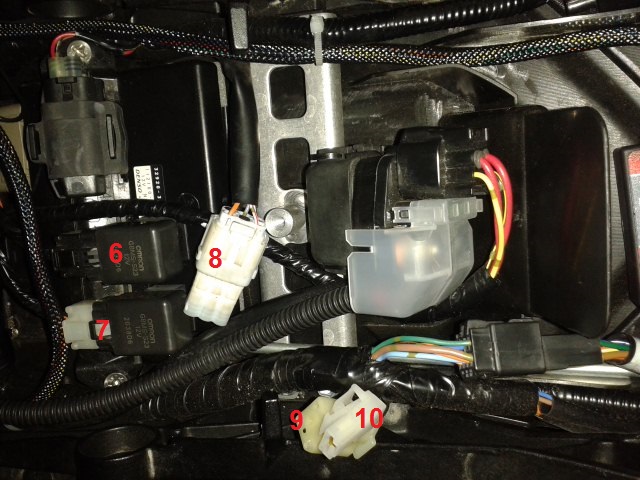

6 Benzinpumpen-Relais
7 Kühler-Lüfter Relais
8 Diagnosestecker
9 ???
10 ???

So steht es im Werkstatthandbuch, ich meine aber 1 ist nur das Seitenständer-Relais und 2 das Blinkrelais, da auf dem Blinkrelais ja FE249JR steht und das bei dir der "2-Kasten" ist.



[sooneraspossible]

1 und 2 sind vertauscht (Handbuch s.611). Deswegen geht sie auch aus wenn du Relais 2 ziehst.
1 ist das Frontscheinwerferrelais
2 ist das Seitenständerrelais
9 keene Ahnung
10 keene Ahnung - hab das komplette Handbuch durchgescrollt und nix gefunden



[Stefan_189]

Danke für die Hilfe.

Also kann nur 1 und 3 weg. Ist leider nicht viel
