Kabel von H7 auf H4

[Speedy595]

Hallo Forum,

ich hoffe ihr könnt mir helfen! Und zwar habe ich folgendes Problem:

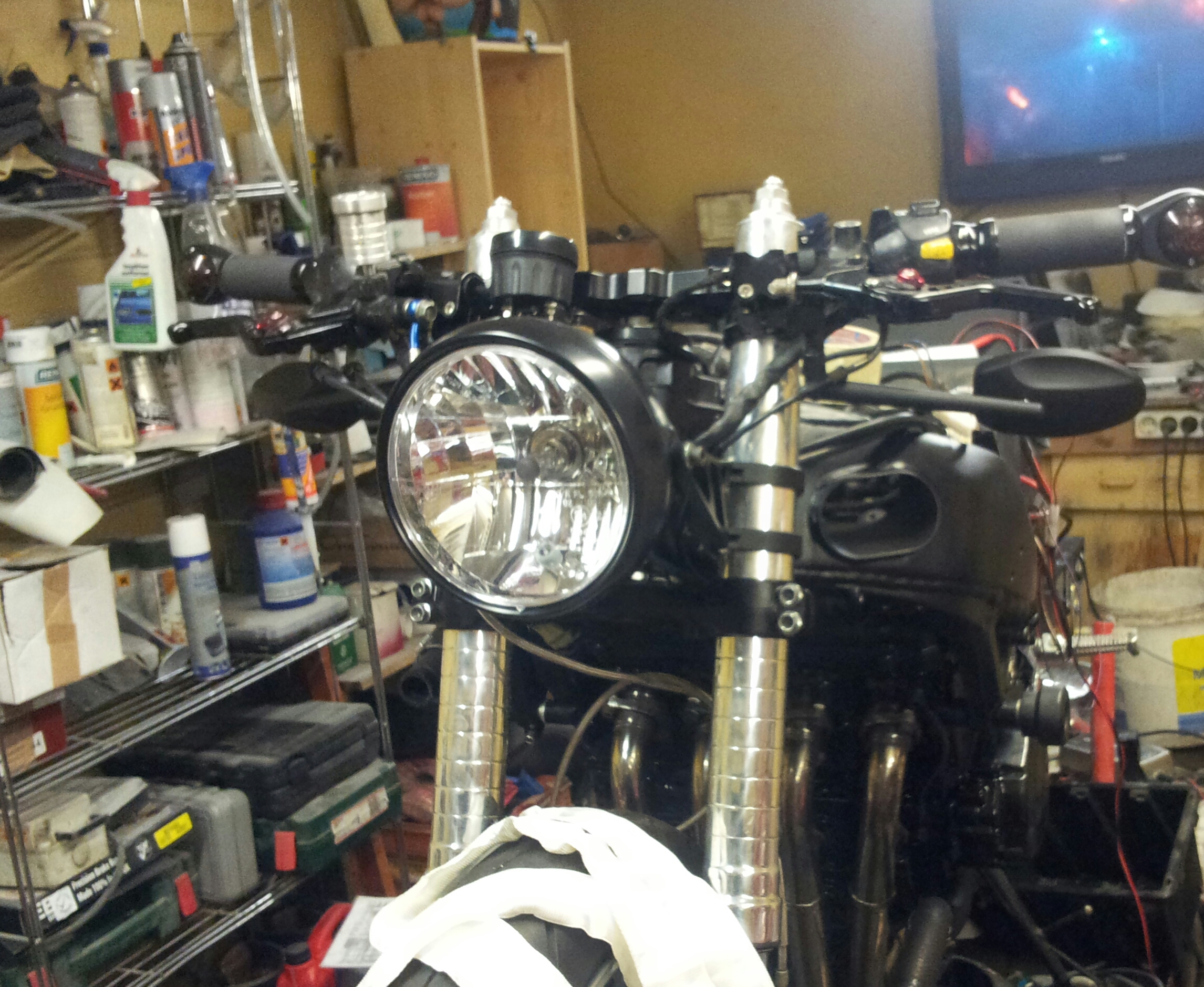

Ich möchte einen Rundscheinwerfer einer Suzuki GS500 an meine 1000er K4 anbauen. (ja richtig, soll eine Fahrmaschine werden, lasst euch überraschen, ich stell sie euch dann vor)
Der Stecker der aus der GS Funzel kommt ist ein alter dreipoliger, wobei 4 Kabel einlaufen. Der Stecker ist beschriftet mit DRIVE, PASS und GROUND. Auf DRIVE laufen 2 gelbe Kabel, auf PASS ein weisses und auf GROUND ein schwarz-weisses. Der Scheinwerfer hat Fern- und Abblendlicht in einer Birne.

K4 Kabelbaum hat jetzt 2 Stecker. Fern- und Abblendlicht. Ersterer ist mit schwarz-weiss und schwarz-Braun belegt und zweiterer mit schwarz-weiss und schwarz-gelb.

Ich dachte nur, juhu 4 Kabel und 4 Kabel...

aber welche soll ich denn jetzt zusammenschmeissen, dass das später auch funktioniert?? Vllt. kann mir auch mal jmd. ein "Stück" Schaltplan zukommen lassen, wo der Ausschnitt der Lampe drinnen ist, dann kann man immerhin schonmal schauen ob er über + oder - geschalten wird. Hoffe mir kann geholfen werden?!


Durchs KTM Forum hab ich ne etwaige Ahnung, aber irgendwie kommen mir die 2 gelben Kabel der H4 spanisch vor... Gebt mal Tipps ab, wie ich das jetzt am besten Verbinde!



[onkel4u]

Lass die beiden gelben doch zusammen wie sie sind. Drive wird wohl Standlicht sein. Eines für das Standlicht und das andere wird möglicherweise zue Cockpit Beleuchtung geschliffen.
um sicher zu sein mach eines der kabel ab. Eines det beiden sollte 12v haben und das andere, welches geschliffen wird, sollte keine spannung gegen masse haben.



[sarielized]

GS 500 Scheinwerfer :*
Schwarz/weiß = Masse
Gelb = Fernlicht
weiß = Abblendlicht

Gsxr:
S/W = Masse
S/B = +
S/W = Masse
S/G = +



[sarielized]

Sollte so passen. Dass 2te gelbe geht auch zur Birnenfassung? Wenn ja kannst ja 1 entfehrnen und das andere nehmen, oder klebst es ab oder so,



[Dreas]

Rundscheinwerfer an der Gsxr hab ich auch;-)

FzG Dreas



[Speedy595]

Jarp, einfach klasse! kein MT03 oder irgendwas anderes...

Jetzt momentchen mal:
Warum soll weiss für Abblendlicht sein? Steht doch PASS drüber, das ist dann doch normalerweisse Lichthupe und Fernlicht?! Also ein gelben blind machen und eine Masse von der Gixxer blind machen...

Standlicht steht überhaupt nicht zur Debatte! Das ist extra wie in der Gixxer.



[sarielized]

Ja Nachtschicht.
Kann sein das ich Fern und Abblendlicht verwechselt habe. Du wirst das schon durchtesten!
