Verkleidungsmontage K1

[reichm]

Hallo!

Vorab möchte ich sagen, dass ich hier neu bin und somit eventuell etwas falsch machen könnte!
Ich habe vergeblich versucht mein Problem in eurem Forum zu finden!?

Der Vorbesitzer meines Motorrades hat die komplette Verkleidung abgebaut und beim Verkauf nicht alle Befestigungsteile beigelegt!
Ich habe jetzt eine neue Verkleidung gekauft und würde gerne wissen wo bzw. wie die Winkelhalter montiert werden!?
Vielleicht hat jemand Bilder oder ähnliches!?!

Danke vorab für eure Zeit!!!



[Knotty]

Welche Winkelhalter meinst du genau?



[Nitro Chris]

Schau mal hier rein, vllt. hilft dir das weiter.

http://www.bike-parts-suz.de/suzuki-identification-bike-model_nn.php?ChildNavID=1681



[reichm]

Danke für die schnelle Antwort!

Auf dieser Seite habe ich auch schon gesucht, aber leider ebenso ohne Erfolg!
Ich meine die winkel für die Seitenverkleidung!
Einer müsste am Rahmen montiert werden und einer unten beim Getriebe!



[Megabug]

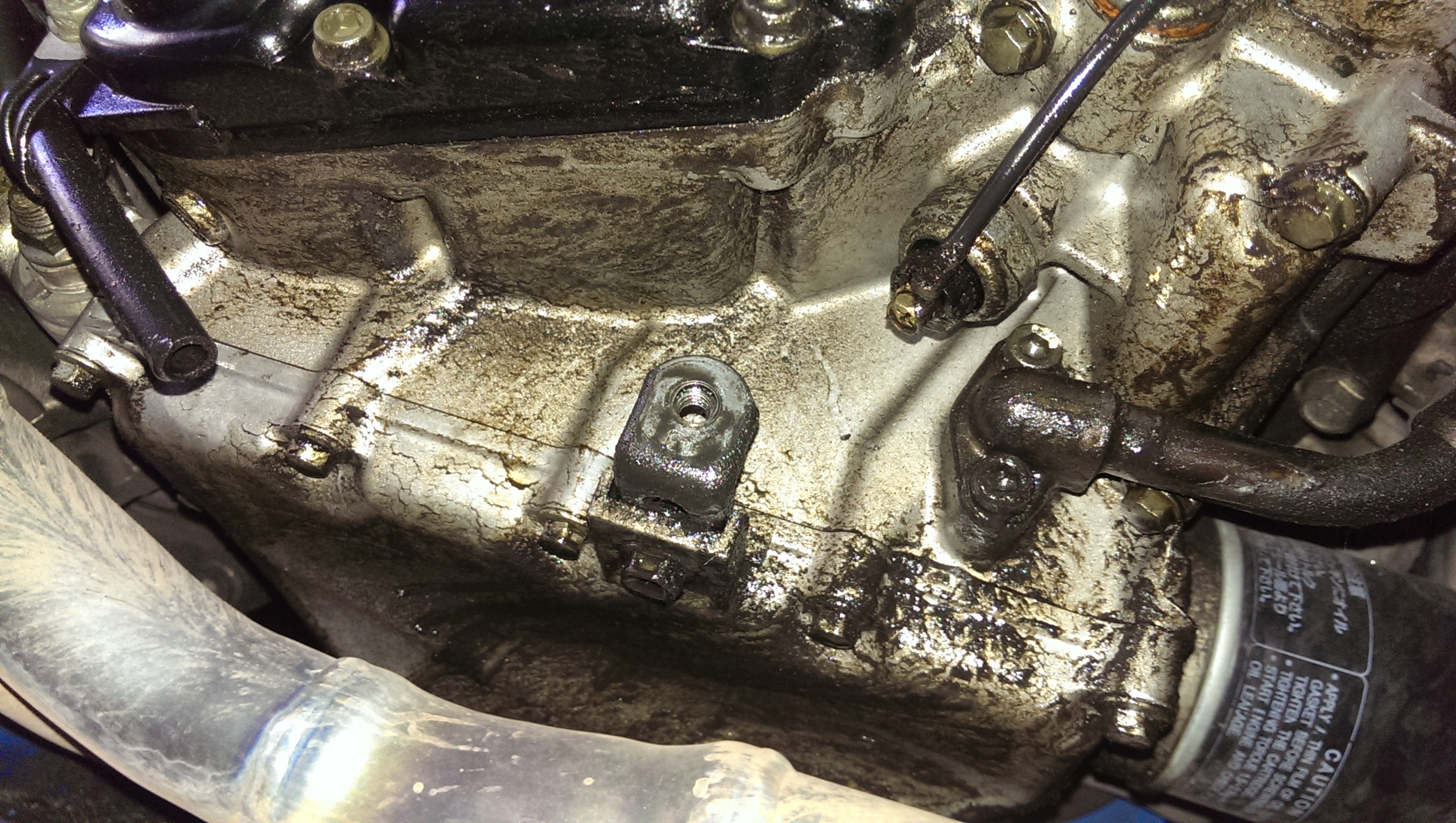

Hab gestern zufällig ein Foto gemacht, zwar nur unten und Kupplungsseite, aber vielleicht hilft dir das etwas.



[reichm]

Genau von diesen Winkeln müssen links rechts beim Rahmen jeweils einer montiert sein zur Befestigung der Seitenverkleidung!
Unten am Getriebe ist wahrscheinlich auch noch einer.
Wenn du von denen ein Foto hättest wär das super!!

- - - - - - - - - - - - - - - - - - - - - Neuer Text innerhalb von 30 Minuten - - - - - - - - - - - - - - - - - - - - -​

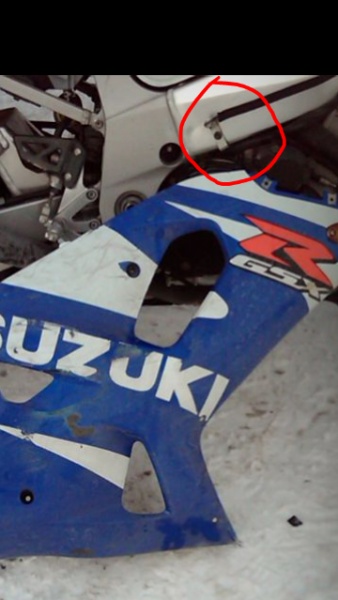

Hier mal ein Bild, dass ich gefunden habe!



[Megabug]

Hab leider keins, werd die Seite aber die Tage nochmal abbauen zum kontrollieren ob ich öl verliere, dann mache ich mehr Fotos.



[reichm]

Danke!1



[Megabug]

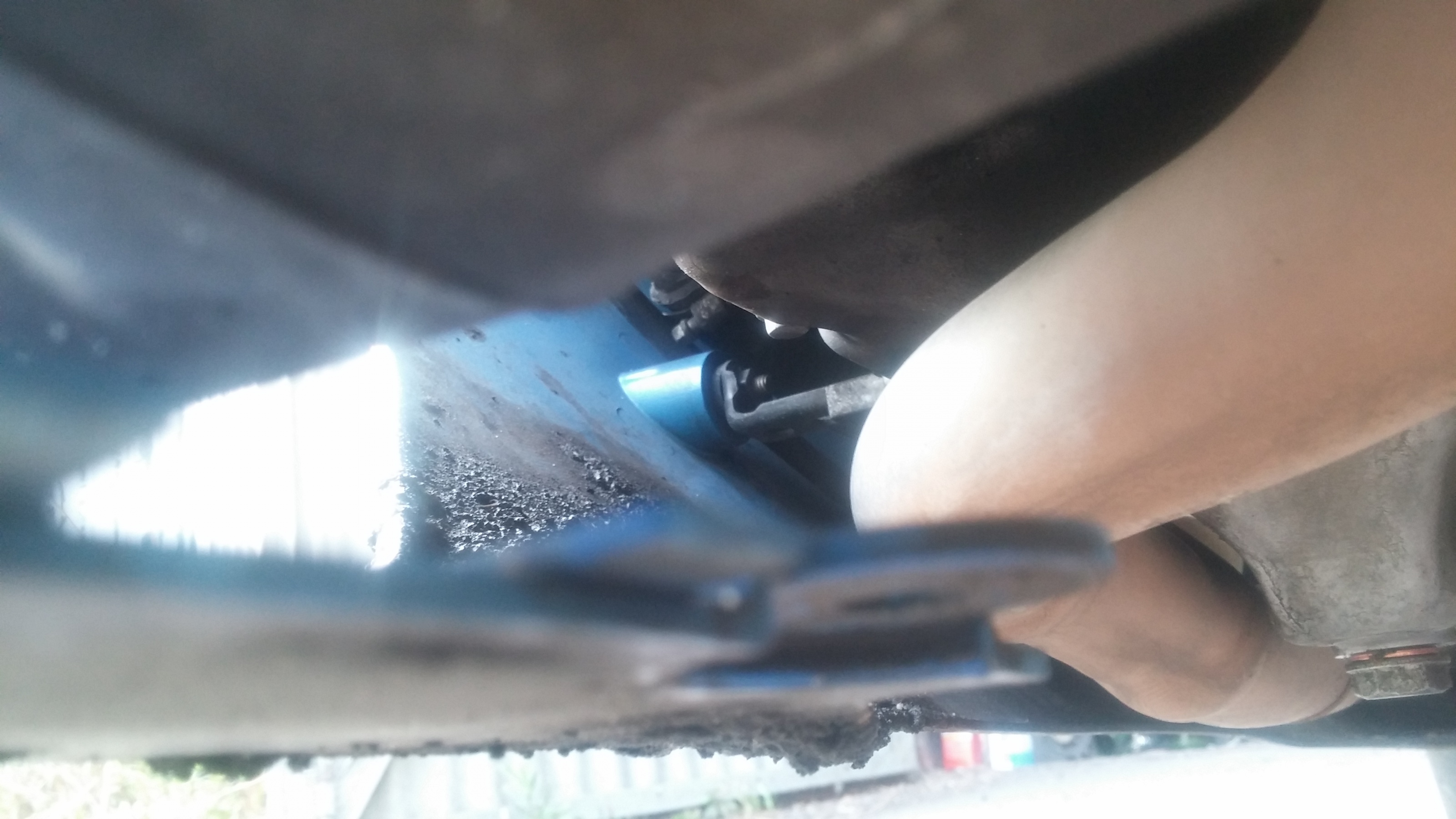

So, von der Getriebe Seite habe ich leider nur eins als ich unter der Karre lag, vielleicht kannst du was damit anfangen:



[reichm]

Ich würde die ungefähre Optik des ganzen Winkels benötigen, aber trotzdem danke!!!

- - - - - - - - - - - - - - - - - - - - - Neuer Text innerhalb von 30 Minuten - - - - - - - - - - - - - - - - - - - - -​

Oder sind es am Getriebe eventuell zwei Winkel????



[Megabug]

Ahso das was du auf dem Foto markiert hast versteh ich nicht, hat ja nix mit der Verkleidung zu tun. Das Seitenteil ist mittig direkt am Rahmen verschraubt und unten halt an diesem Winkel. Den Winkel auf der Getriebeseite kann man doch erkennen, sollte sich finden lassen bei dir.



[Gutierrez]

@reichm
Den Winkel aus Post #6 gibt's auch links. Und zwar ist der mit der hinteren Schraube befestigt, mit der auch der AGB für die Wasserkühlung befestigt ist.

http://www.fotos-hochladen.net/uploads/20130913183222mtvjpx3294.jpg

Da sieht man das, unten. Rechts neben dem schwarzen Verschluss.



[reichm]

Ich muss die Winkel selber machen, deswegen bräuchte ich ein Bild von der konpletten Befestigung am Getriebe!
Danke, jetzt kann ich die zwei oberen anfertigen!



[reichm]

Ist erledigt!
Danke für eure Hilfe!
