Aupuffklappen einstellung Test?

[BrainMB]

Servus zusammen

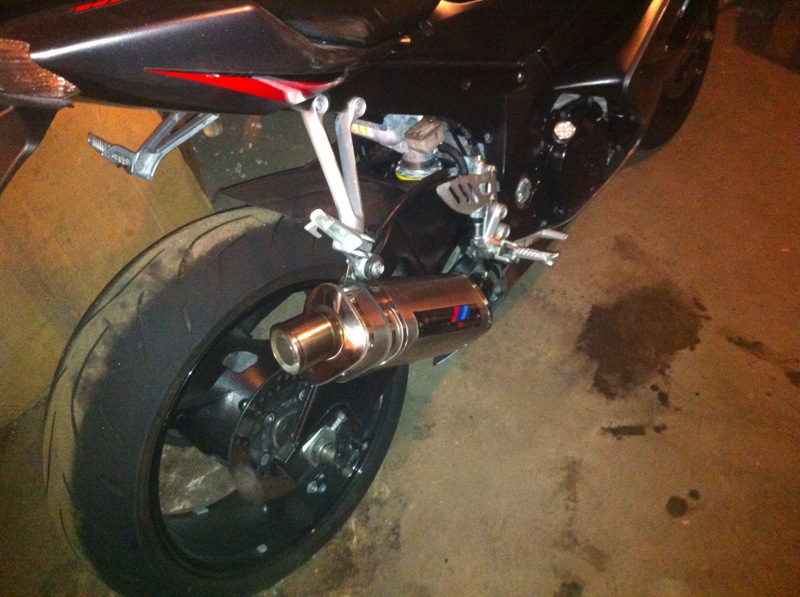

So ich war an meinem Bike habe mein jährlichen Service mal wieder gemacht und im gleichen Atemzug den Auspuff gewechselt zu einem Yoshimura Triovale.
Nun nehme ich an das die Steuerung vorher funktioniert hat (leider habe ich es nicht getestet), Da ich den Auspuff ohne die Züge bekommen habe musste ich sie unten aushängen und neu einfädeln.
Habe das ganze soweit zusammengebaut und wieder so eingerichtet wie ich es auch ausgebaut habe (Auspuffstellung komplett offen?).

Nun die Frage ist das soweit richtig und wenn ja wie stelle ich das Ganze ein das die Zugspannung wieder stimmt? oder wie prüfe ich das sonst außer über die Zündung?



[Nitro Chris]

Das kannst du prüfen indem du schaust was beim Selbsttest passiert.
Bei Zündung an macht die Klappe ne 1/2 Umdrehung gegen den Uhrzeigersinn danach eine 1/4 Umdrehung über den Ausgangspunkt hinaus ( sprich ganz auf ) .
Wenn das alles passt, ist die Klappe ordnungsgemäss eingestellt.



[BrainMB]

öhm grundstellung ist offen ?



[Nitro Chris]

Ja bei Zündung an ist die Klappe ca. zu 3/4 geöffnet.



[BrainMB]

hmm wundert mich gerade die klappe ist momentan komplett geöffnet die feder macht ihn mir komplett auf und der zug sollte ihn zu ziehen ? aber ich schau mir das gleich nochmal an am anderen auspuff ob da was nicht stimmt,
vertauscht habe ich sie ja nicht die züge nur eben straffen dachte ich muss ich sie noch.



[BrainMB]

So Fehler gefunden

Also Leute ich habe den Fehler der Stellmotor der kompletten Steuerung ist defekt daher auch keine Bewegung an der klappe unten der Motor ist auf komplett geschlossen und klemmt.
Aber mal zur Information wie das teil eigentlich eingestellt wird habe ich mal ein Bild das stark verwirrend ist (aus dem Werkstatthandbuch) denke aber man sieht alle Maße darauf die man braucht.




Und da ich den Auspuff ohne die Züge bekommen habe fehlten mir auch die 3 mm Abstand zwischen der klappe und den Zügen und oben habe ich auch auf den Zügen 45mm und 53mm anstatt 40-41mm und 60-61mm
Das sollte ich auch wieder machen.


Mercy nochmal
